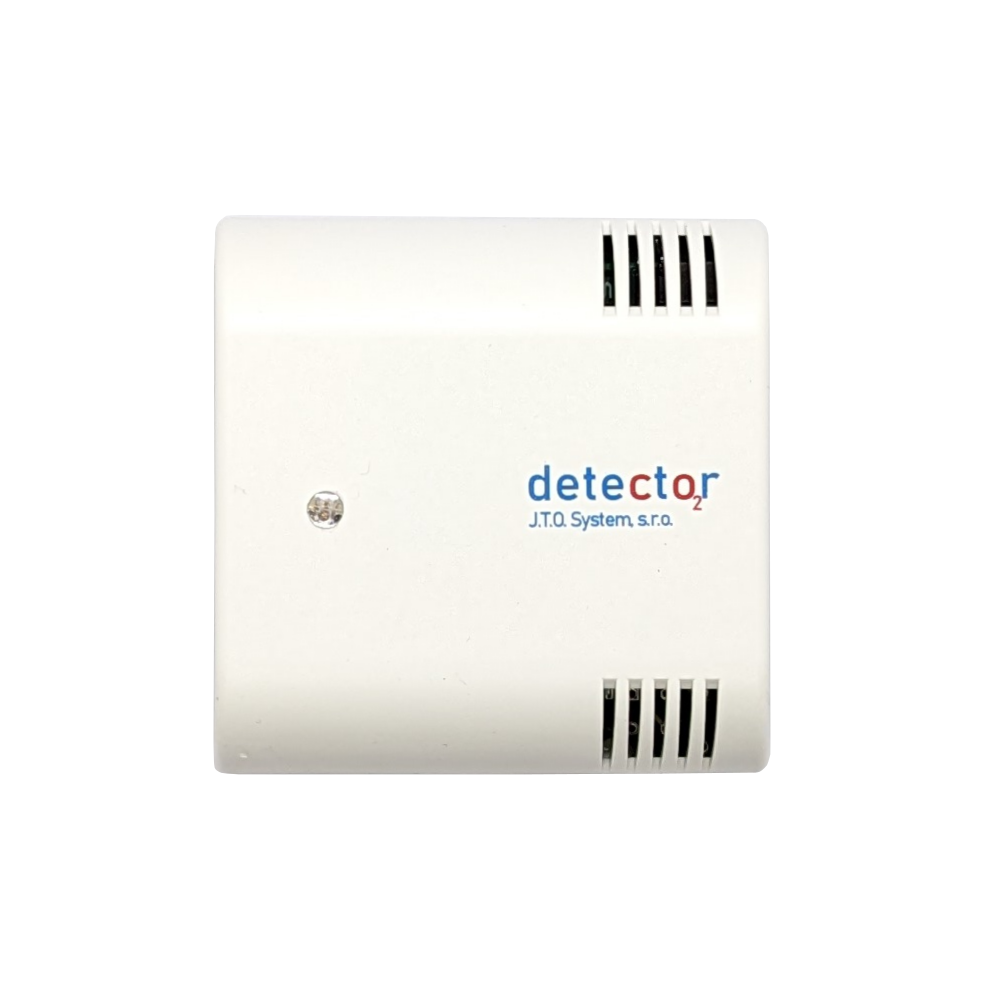

- Stacionární elektronický přístroj pro měření koncentrace oxidu uhličitého
- Součást průmyslových a komerčních aplikací detekce CO2
- Použití od ovládání klimatizací či vzduchotechniky až po detekci úniku CO2 ve skladech
- Rozsah detekce 400 až 5000 ppm CO2
- Převod koncentrace na proudový signál 4 až 20 mA a napěťový signál 0 až 10 V
- Galvanické oddělení proudového signálu od napájení
- Snímač využívá dvoucestné optické čidlo s dlouhou životností
Úkolem snímače je kontinuální monitorování koncentrace oxidu uhličitého v ovzduší. Koncentrace je převáděna na proudový signál 4 až 20 mA a na napěťový signál 0 až 10 V. Snímač je možné zapojit k nadřízenému systému (řídící jednotka, napájecí zdroj NZ425 či NZ425-DIN, ...), kam snímač předává proporcionální signál odpovídající snímané koncentraci.
Snímač je vybaven dvoucestným optickým čidlem s dlouhou životností zajišťující dobrou selektivitu pro CO2 a dlouhodobou stabilitu měření. To umožňuje provádět kalibrační kontroly s periodou až pět let.
Na desce elektroniky je umístěna LED dioda indikující stav snímače. Dále jsou zde dva trimry umožňující nastavit požadované úrovně při kterých dojde k signalizaci LED a propojka pro vypnutí LED. Krabička snímače sestává ze dvou částí. Spodní část slouží k pohodlné montáži na stěnu a připojení přívodních kabelů do svorkovnic. Víčko krabičky obsahující elektroniku se naklapne na spodní část připevněnou ke stěně.
Základní technické parametry
| Napájecí napětí | 10 V až 26 V = |
| Mechanické rozměry | 80x80x34 mm |
| Detekovaný plyn | Oxid uhličitý |
| Proudový výstup | 4-20 mA (4 mA = 400 ppm, 20 mA = 5 200 ppm, možno rozšířit na 10 000 ppm), galvanicky odděleno |
| Napěťový výstup | 0-10 V (0,8 V = 400 ppm, 10 V = 5 000 ppm, možno rozšířit na 10 000 ppm), společná zem s napájením |
| Počet detekovaných úrovní (LED signalizace) | 2 |
