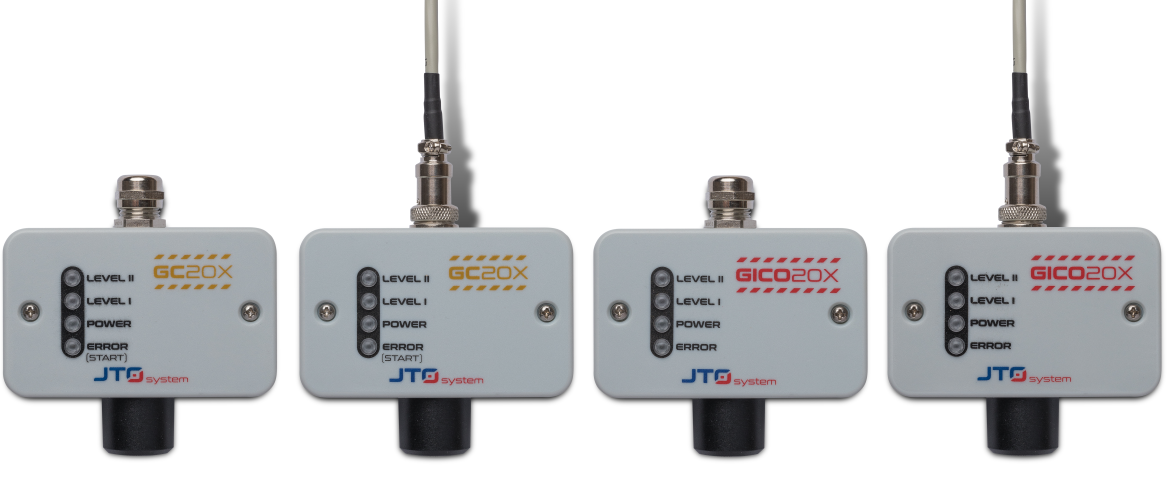

Detektory jsou čtvrtou generaci detektorů řady GC20, které spojují využití moderních řešení a více jak 30 let zkušeností s navrhováním detektorů.
Detektory GC20X-N a GC20X-K jsou dvoustupňové detektory hořlavých plynů. Standardní kalibrace odpovídá 10% LFL metanu (zemního plynu) pro stupeň I a 20% LFL metanu pro stupeň II.
Detektory GICO20X-N a GICO20X-K jsou dvostupňové detektory oxidu uhelnatého (CO). Standardní kalibrace odpovídá 50 ppm CO pro stupeň I a 100 ppm CO pro stupeň II.
Poslední písmeno v názvu značí, zda je detektor určen pro pevné namotování na zeď, nebo je připojen pomocí konektoru a je možné provést snadno jeho demontáž a například odeslání na kontrolu a kalibraci.
Hlavními novinkami jsou:
-

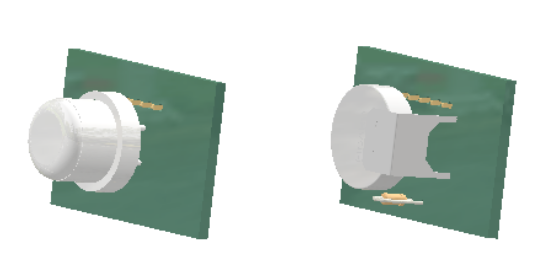

Změna typů použitých čidel – pro hořlavé plyny je nově použito katalytické čidlo, pro oxid uhelnatý je použito elektrochemické čidlo
-
Rozšíření rozsahu napájecího napětí – detektory je možné napájet 9 – 36 V dc / 24 V ac
-
Snížení spotřeby detektorů – díky využití moderních řešení konverze napájejí a nových typů čidel je odběr detektorů u GC20X cca 1,0 W a u GICO20X cca 0,25 W.
-
Sjednocení výstupních spínacích prvků (tranzistory nahrazeny relé)
-
Snadná výměna čidla u zákazníka
Detektory GC20X a GICO20X umožňují snadnou výměnu čidla (modulu s čidlem) u zákazníka. Je možné zakoupit náhradní modul s označením GX-CH4 pro detektor GC20X nebo modul GX-CO pro detektor GICO20X. Nově zakoupěný modul je kalibrován (kalibrační data uloženy v EEPROM na modulu) a je možné jej rovnou použít jako náhradu.

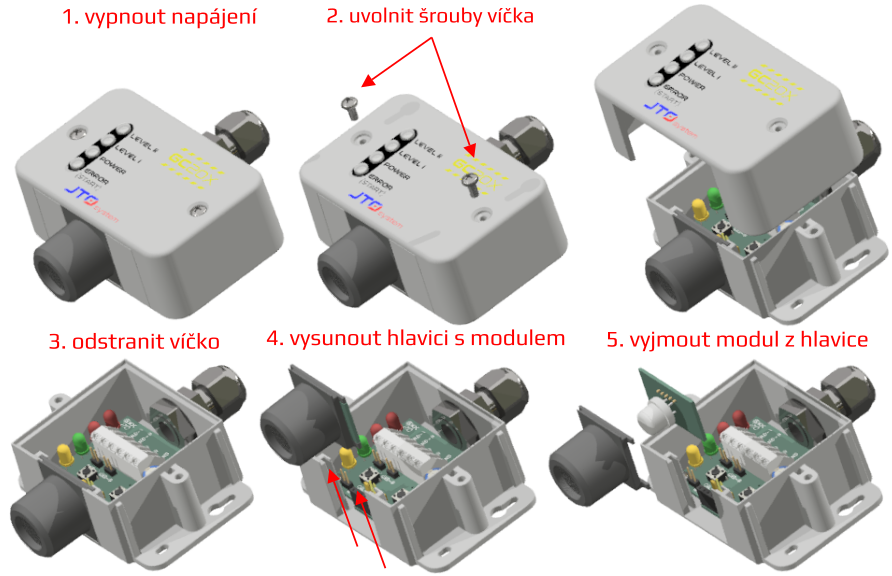

Samotný posutp výměny modulu je velmi jednoduchý.

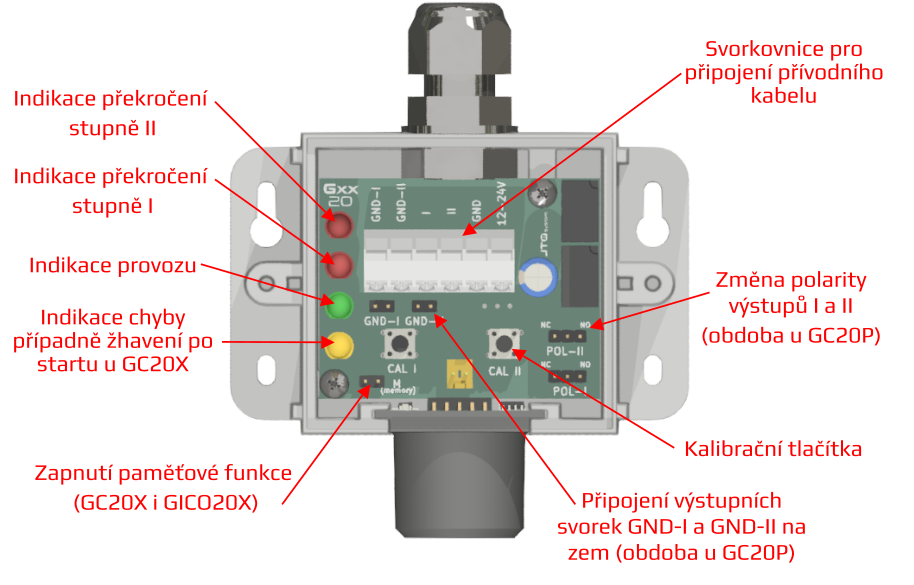

Pro indikaci stavu detektoru je používáno LED diod. Detektor dále obsahuje tlačítka pro kalibraci a nastavovací propojky. Při návrhu byla dána maximální schoda s odezvou starších detektorů GC20PN a GC20PK. Odezva a ovládání je u GC20X a GICO20X téměr identické.
Detektory GC20X jsou zpětně kompatibilní s detektory GC20, GC20N, GC20K, GC20PN, GC20PK, … Detektory GICO20X je možné použít jako náhrada pro detektory GIC40N v případě, že jsou použity pouze dva stupně.
Zapojení v kotelnách

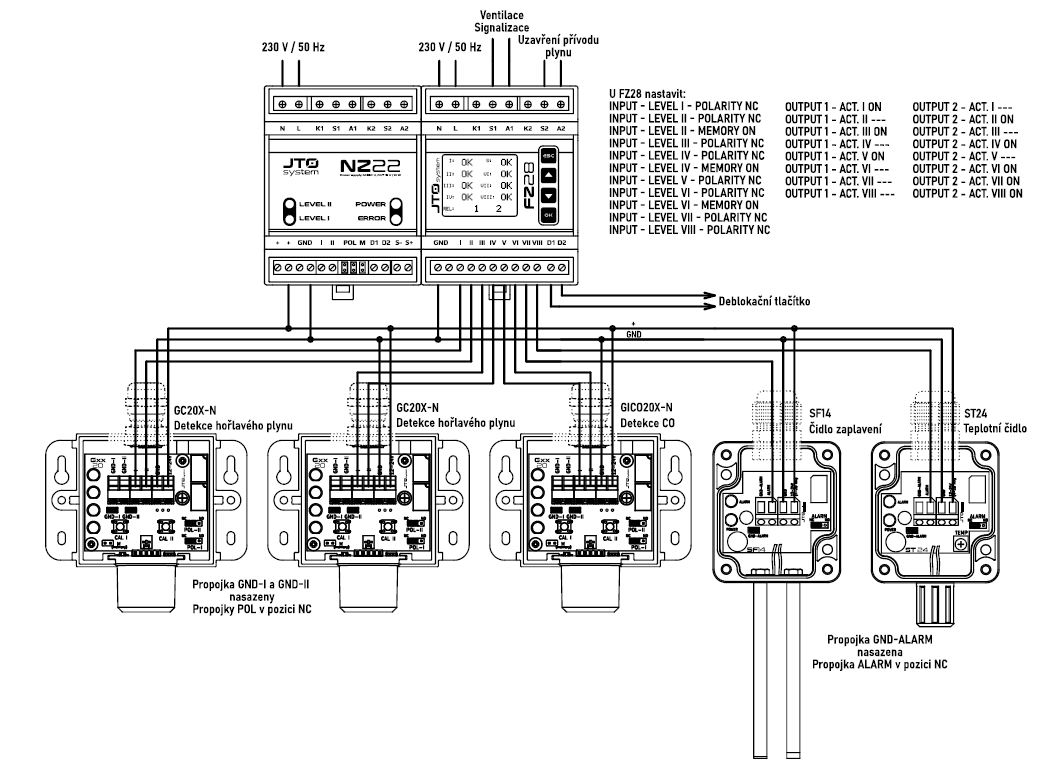

Tako jako u starších verzí detektorů je několik možností, jak detektory zapojit. Hlavním kritériem pro rozhodování je, zda je požadována ochrana proti odcizení, ztrátě napájení či odpadnutí vodiče. Případně, zda je požadována snadná identifikace zdroje poruchového signálu. Příklad zapojení, které splňuje všechny tyto požadavky je níže. Je zde využito hvězdicové topologie.

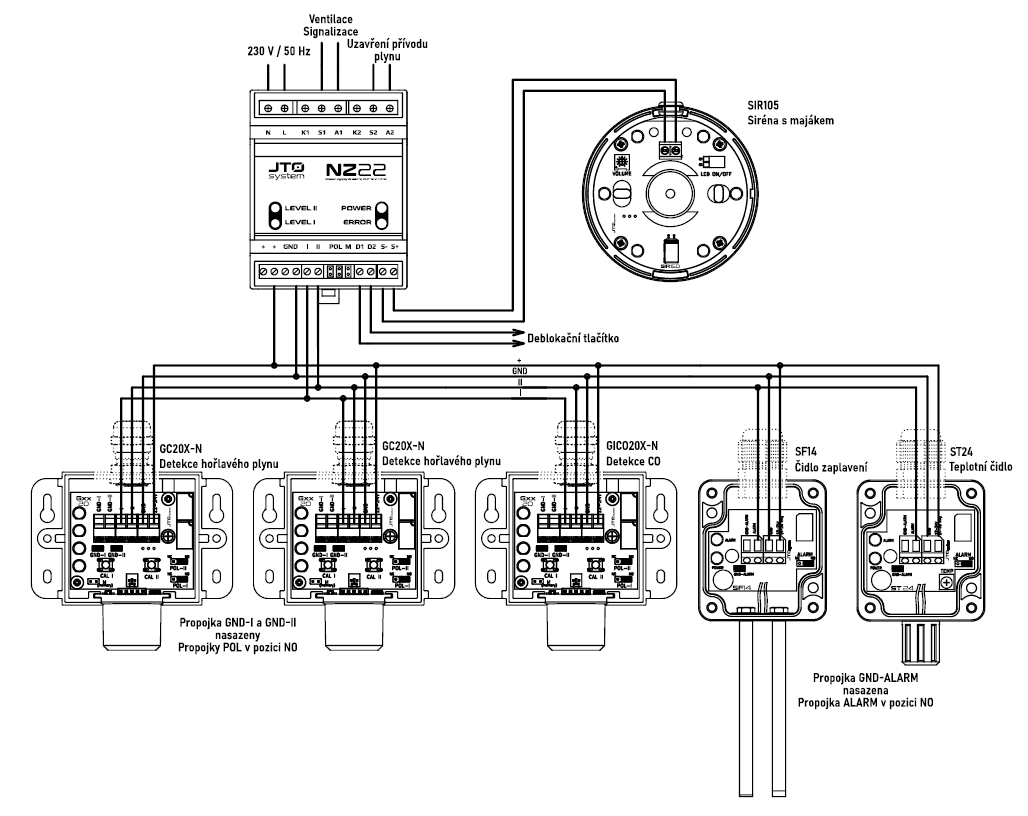

Pokud požadavky na ochranu před ztrátou napájení či přerušení vodiče nejsou kladeny, můžeme použít zjednodušené zapojení využívající paralelního zapojení detektorů a snímačů.

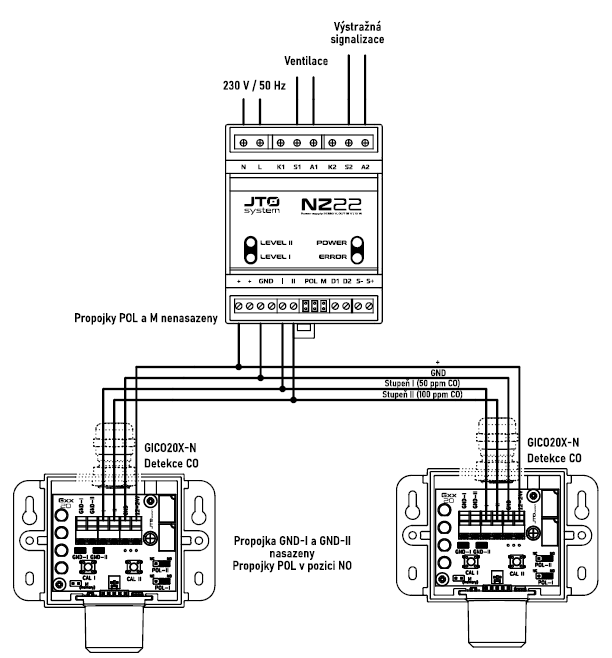

Zapojení v podzemních garážích
Příklad nejjednoduššího zapojení.
Další plány
Na tyto detektory navážou další inovované detektory z této řady. Během roku 2026 plánujeme uvést na trh nové třístupňové detektory GI30X-N, GI30X-K a GIC40X-N a GIC40X-K. Které budou vybaveny displejem. Dále plánujeme inovaci detektoru GSC4X-N a GSC4X-K. A jakmile projdeme náročnými testy ve zkušebně, tak uvedeme také inovovaný detektor GR31X.
V případě jakývkolik dotazů na tyto či jiné naše detektory se na nás neváhejte obrátit. Můžete použít e-mail: Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript. nebo obvyklá telefoní čísla +420571843343, +420602546347, +420775646347.
